تعویض سوکت VGA مانیتور

 تعویض سوکت VGA مانیتور

تعویض-کابل-VGA

در این مقاله نحوه تعویض سوکت VGA مانیتور ، به صورت کامل توضیح داده شده است که شما می توانید در منزل با هزینه کمتر مانیتور خود را تعمیر کنید . اما در صورتی که شما هیچ پیش زمینه کار فنی و تعمیراتی ندارید بهتر است که مانیتور خود را پیش یک متخصص تعمیر مانیتور در مشهد ببرید ، تا از خسارات زیان بار تر جلوگیری کنید.

همچنین می توانید جهت تعمیر مانیتور در مشهد با کارشناسان ما تماس بگیرید تا شما را راهنمایی کنند شماره تماس : ۳۷۰۲۴-۰۵۱

آدرس: مشهد ، بلوارسازمان آب ، بین شهیدصادقی ۲۱ و ۲۳ ، پلاک ۱۱۷

وسایل مورد نیاز جهت تعویض سوکت مانیتور

وسایل مورد نیاز جهت تعویض سوکت مانیتور

  1. ۱. پیچ گوشتی فیلیپس
  2. ۲. چاقو جیبی
  3. ۳. لحیم کاری آهن
  4. ۴. لحیم کاری هسته ای
  5. ۵. تکه های قلع
  6. ۶. اسلحه گرمایی
  7. یک کارت گرافیک VGA قدیمی
تعویض سوکت VGA

جداسازی قطعات:

برای جدا کردن ، باید پایه را از بین ببرید و دو پیچ را از وسط قسمت عقب باز کنید ، پس از برداشته شدن پایه ، باید دو پیچ را که در پشت آن را نگه می دارید باز کنید ، پس از پایان کار چاقو جیبی خود را بردارید و به آرامی پرونده را جدا کنید ، خیلی فشار وارد نکنید وگرنه می توانید آن را بشکنید.

پس از باز شدن محفظه ، باید قسمت هایی از شاسی را بردارید ، یک تکه بزرگ قلع وجود دارد که صفحه اصلی را می پوشاند ، با باز کردن دو پیچ واقع در نزدیکی پریز برق ، می توانید این قسمت را بردارید ، پس از آن قطعه قلع به سمت پایین سر می خورد و می تواند برداشته شود تا صفحات مدار در معرض دید قرار گیرد

سپس ما باید صفحه دیواری را برداریم که با باز کردن سه پیچ دو در بالا و دیگری در پایین برداشته می شود ، شما همچنین باید پیچ ​​های اتصال زمین و کابل VGA را در سمت راست بردارید و پریز برق را به سمت چپ جدا کنید ، اکنون ما به هر دو صفحه دسترسی داریم ، کابل VGA را از صفحه نصب دیوار جدا کرده و دور بریزید ، سپس چهار کابل متصل به برد راننده را بردارید و سپس برد بلند می شود ،

اکنون به مرحله بعدی بروید

شروع تعمیر مانیتور

برای تعویض سوکت VGA مانیتور ما باید پلاگین سفید کابل VGA را که در ابتدا وصل شده است با چرخاندن صفحه روی صفحه و جدا کردن ۱۴ پین از آن جدا کنیم.

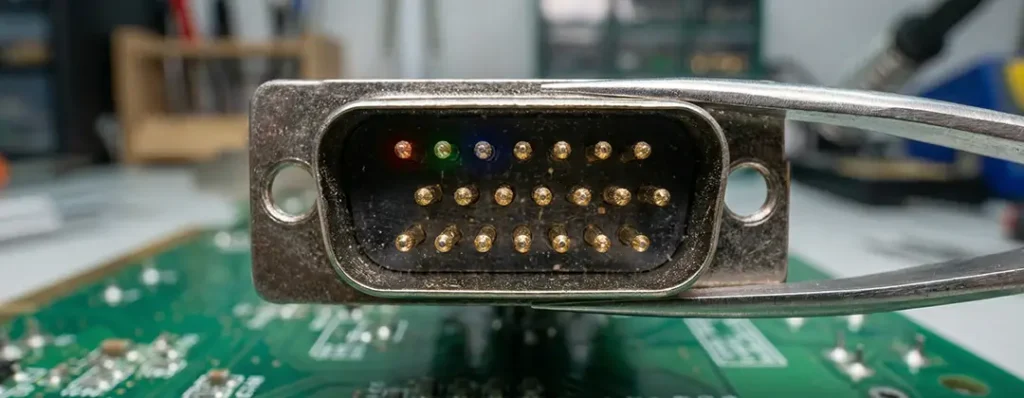

پس ما باید سوکت VGA را از کارت گرافیک قدیمی خارج کنیم ، من برای این کار از گرما استفاده کردم زیرا راحت تر از جدا کردن ۱۷ نقطه لحیم کاری بود (من این را از راه سخت پیدا کردم) از اسلحه گرما برای پاک کردن سفید استفاده نکنید صفحه مانیتور خود را به برق متصل کنید ، احتمال زیادی وجود دارد که برخی از اجزای نصب سطح را از صفحه از دست دهید ، من این کار را کردم و برخی از قطعات کوچک را حذف کردم ، اما به اندازه کافی خوش شانس بود که آنها را از دست ندهم و دوباره موفق به لحیم کاری آنها شد .

شما فقط می توانید یک سوکت VGA مجهز به زاویه ۱۵ پین زن راست بخرید اما من یک یا دو کارت گرافیک قدیمی داشتم که تصمیم گرفتم از آن استفاده کنم

لحیم کاری سوکت جدید در صفحه

 تعویض سوکت VGA مانیتور هنگامی که برای اولین بار صفحه درایور مانیتور را حذف کردید ، احتمالاً متوجه فضای یک سوکت ۱۵ پین VGA شده اید

اکنون سوکت VGA را که از کارت گرافیک خارج کرده اید (یا خریداری کرده اید) به سوراخ های بالای صفحه درایور مانیتور و لحیم کاری در محل فشار دهید ،

اکنون ما فقط نیاز به جمع آوری مجدد داریم

مونتاژ مجدد

دوباره مونتاژ قسمت ساده ای است فقط باید تمام کارهایی را که برای جدا کردن اما به عقب انجام دادید انجام دهید تا زمانی که دوباره صفحه صفحه نصب را در جای خود قرار دهید ،

بدیهی است متوجه خواهید شد که اگر تکه بزرگ قلع و پشت را برگردانید ، دیگر به سوکت VGA تازه نصب شده دسترسی ندارید

تکه های قلع را وارد کنید ، قطعه قلع را در جایی قرار دهید که به طور معمول می رود و یک نشانگر بردارید و در جایی که باید برش دهید مشخص کنید تا وقتی دسترسی دائمی به آن دسترسی پیدا کرد ، من فعلا این کار را انجام ندادم زیرا من هیچ کاری ندارم در حال حاضر قلع قلع می زند ، بنابراین من الان قطعه قلع را کنار گذاشته ام ، اما من آن را در تاریخ بعدی دوباره قرار خواهم داد

سپس مقداری از قاب پلاستیکی پشت را برش دادم تا بتوانم کابل vga معمولی را به برق وصل کنم ، کمی نامرتب است اما برای پرداختن به کار مجدد مانیتور ، قیمت کمی دارد.

سپس تمام کاری که شما باید انجام دهید این است که پرونده را به عقب پیچ کنید و پایه را دوباره وصل کنید.

اکنون کار تعویض سوکت VGA مانیتور شما به پایان رسیده !
